工程塑料拖鏈型號規格

2017-5-9 23:40:04點擊：

18系列工程塑料拖鏈型號規格參數

型號 Model No.	規格 Spec.	內寬Bi Inside width （mm）	內高Hi Inside height （mm）	外寬B Outside width （mm）	外高H Outside height （mm）	回轉半徑R Bending radius （mm）	節距 Pitch （mm）	型式 Type
18系列	18x25	25	18	35	23	38	31	內開蓋
	18x37	37		47
	18x50	50		60

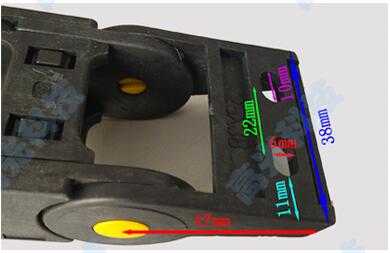

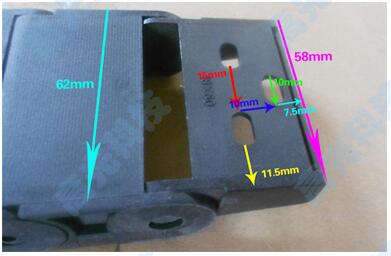

尺寸：18x50

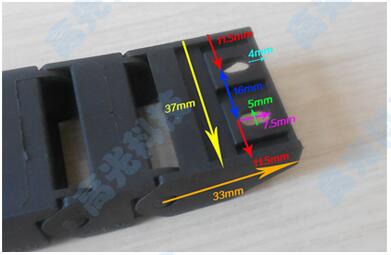

尺寸：18x37

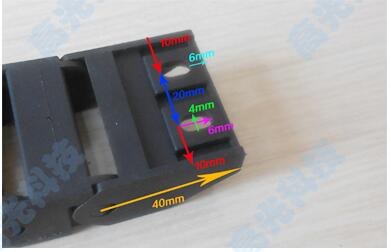

尺寸：18x25

7系列工程塑料拖鏈型號規格參數

型號

Model No.

內腔（高x寬）

Inside Diametor

(height x width)

(mm)

外徑（高x寬）

Outside Diametor

(height x width)

（mm）

對應接頭孔距

（mm）

回轉半徑R

Bending radius

（mm）

型式

Type

7系列

7x7

10x12.5

A=8

不可打開型

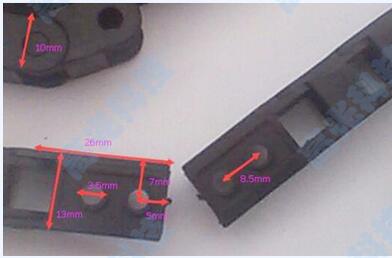

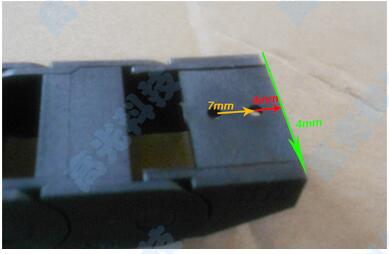

尺寸：7x7

10系列工程塑料拖鏈型號規格參數

型號 Model No.	內腔（高x寬） Inside Diametor (height x width) (mm)	外徑（高x寬） Outside Diametor (height x width) （mm）	回轉半徑R Bending radius （mm）	型式 Type	對應接頭孔距
10系列	10 x 6	13.5 x 13.5	18	方便型	A=8
	10 x 10	14 x 17.5		不可打開型	A=8
	10 x 15	14 x 23		不可打開型	A=10 B=0
	10 x 20	14 x 28.5		不可打開型	A=10 B=0

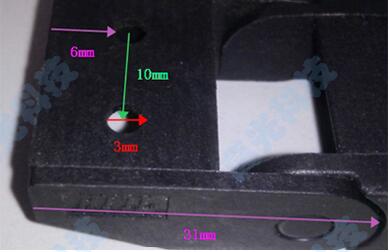

尺寸：10x20

尺寸：10x15

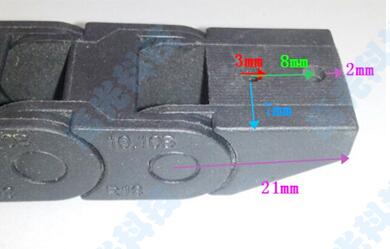

尺寸：10x10

15系列工程塑料拖鏈型號規格參數

型號 Model No.	內腔（高x寬） Inside Diametor (height x width) (mm)	外徑（高x寬） Outside Diametor (height x width) （mm）	回轉半徑R Bending radius （mm）	型式 Type	對應接頭孔距
15系列	15 x 15	20 x 23	28	不可打開型	A=11
	15 x 20	20 x 27			A=14
	15 x 30	20 x 37			B=20
	15 x 40	20 x 47			B=20
	15 x 50	20 x 57			B=20

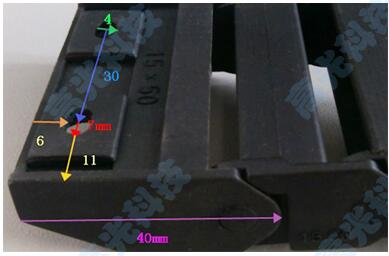

尺寸：15x50

尺寸：15x40

尺寸：15x30

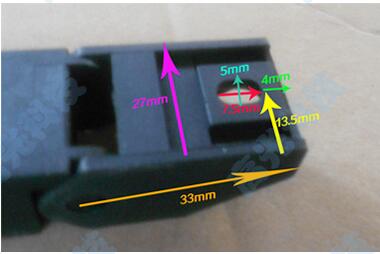

尺寸：15x20

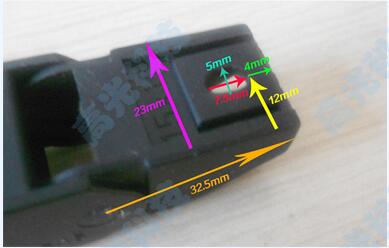

尺寸：15x15

25系列工程塑料拖鏈型號規格參數

型號 Model No.	內腔（高x寬） Inside Diametor (height x width) (mm)	外徑（高x寬） Outside Diametor (height x width) （mm）	無支撐長度 non-support length （m）	節距 Pitch （mm）	形式 Type	回轉半徑R Bending radius （mm）	Bt (mm)
25系列	25 x 25	40 x 42	2.6	46	四片裝上下可開橋式全封閉	55/75/100/125/150/175	25
	25 x 38	40 x 55					38
	25 x 50	40 x 67					50
	25 x 57	40 x 74					57
	25 x 77	40 x 94					60
	25 x 103	40 x 120					70

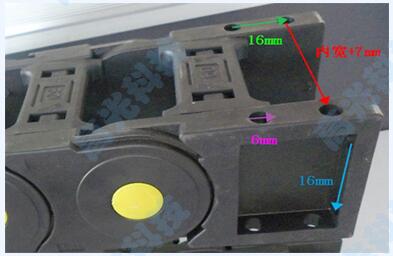

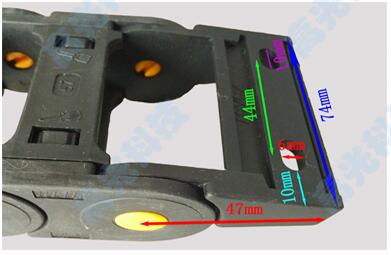

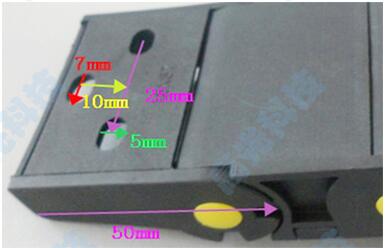

尺寸：25x57

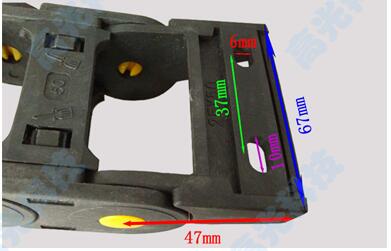

尺寸：25x50

尺寸：25x37

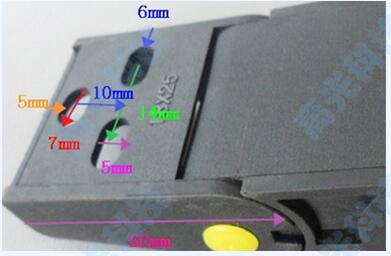

尺寸：25x25
