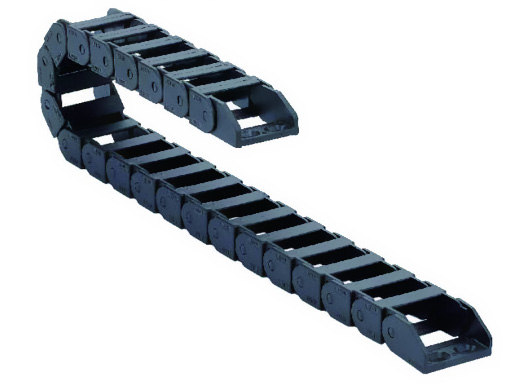

18系列橋式塑料拖鏈規格：

產品編號：MB-SLTL1801

產品規格：18*25

產品尺寸：內高18 內寬25 外高23 外寬36

18系列橋式塑料拖鏈主要參數示意圖：

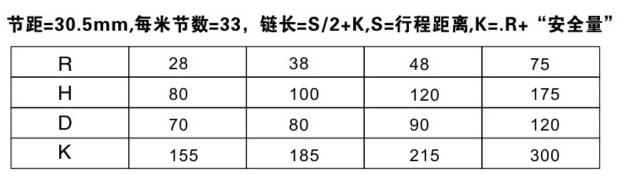

18系列塑料拖鏈規格圖：

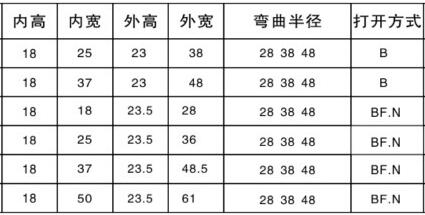

18橋式塑料拖鏈產品參數表格：

橋式塑料拖鏈選用：

　　內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高Hi.如果重疊按重疊后實際高度作為參考高度。

　　內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。　　

　　彎曲半徑：選擇內置電纜、油管、氣管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間，拖鏈內置電纜、油管、水管、氣管的放置原則。　　

　　應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。　　

　　直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。　　

　　在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。

橋式塑料拖鏈安裝：　　

　　使用適當?shù)钠筋^螺絲刀，垂直插入蓋板兩端的開啟孔，打開蓋板，將電纜、油管等按照我們提供的放置原則放入拖鏈，然后蓋上蓋板，此外，電線的固定端和活動端均應去張力裝置加以固定。　　

　　在長距離滑動使用時，建議使用導向槽。導向槽的使用和安裝請咨詢公司專業人員。
